光學基礎：如何看懂加工圖麵

光學零件圖的內容：

光學零件的外形尺寸、材料、技術要求及其特性

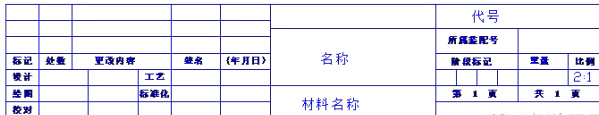

主標題欄

•產品名稱、代號

•材料名稱、代號、標準號

•圖幅的比例

•設計、更改等簽名欄

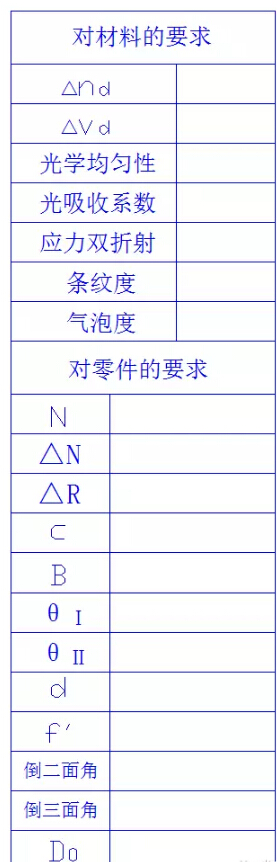

光學零件圖的專用表格

1、對材料的要求：

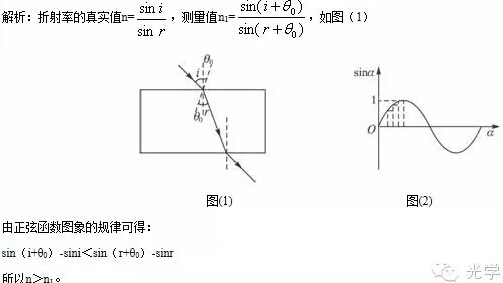

nd值（折射率）

光在不同的介質中傳播時，具有不同的速度。在物理學中折射率定義了n1.2=v1/v2，稱為第二種介質對第一種介質的相對折射率。其中v1為光在第一種介質的傳播速度； v2為光在第一種介質的傳播速度。

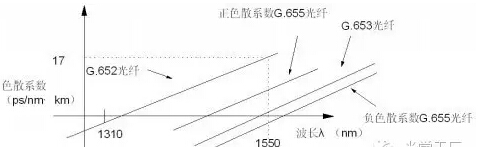

vd值（色散係數）

同一介質對不同的波長有不同的折射率，這就是物質的色散性。vd =(nD-1)/(nF-nC)

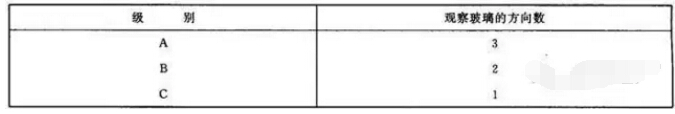

光學均（jun1）勻性

同一塊玻璃中各點折射率的一致性即為光學均勻性。

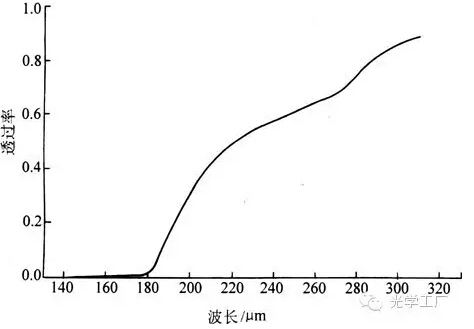

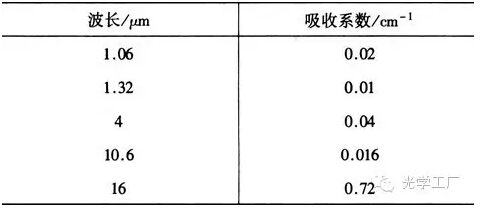

光吸收係數

白光通過一厘米厚的無色光學玻璃時，玻璃吸收的光通量與入射的光通過量之比。

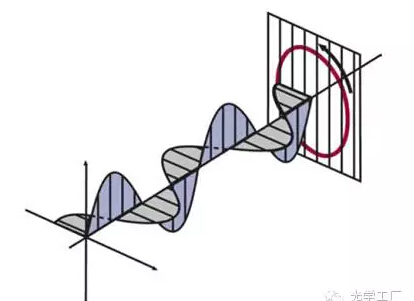

應力雙折射

玻璃在沒有應力時是各向同性的。當受到外力（如裝夾太緊）或內力（不均（jun1）勻的冷卻與加熱）時玻璃內可產生內應力，破壞了各向同性，光學上的作用是引起雙折射。

條紋度

條紋是玻璃內部絲狀或層狀的化學不均（jun1）勻區，其折射率與主體不同，光學上的作用相當於細微的柱麵透鏡，造成雜光，影響鑒別率。

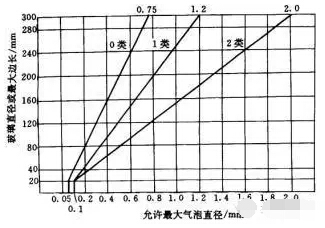

氣泡度

玻璃中的氣泡是在熔煉的澄清過程中氣體來不及逸出所致，氣泡的光學作用相當於一個細微的凹透鏡引起散射與折射。

2、對零件的要求

•N－－光圈數

•△N－－不規則、局部誤差

•△R－－樣板等級精度

•C－－透鏡偏心差

•B－－光學零件表麵疵病

•d－－光學零件中心厚度

•f′－－透鏡焦距

•倒二麵角－－給兩個相交平麵的棱線倒角

•倒三麵角－－給三個相交平麵的棱角倒角

•D0－－光學零件的有效孔徑、有效範圍

•θⅠ－－棱鏡第一平行差

•θⅡ－－棱鏡第二平行差

•(光線從反射棱鏡的入射麵垂直入射，光線在出射前對出射麵法線的偏差。在入射光軸截麵方向的分量，稱做第一光學平行差。在垂直於入射光軸截麵方向的分量，稱做第二光學平行差。)

透鏡、分劃板等園形光學零件應標出下列有關尺寸和公差：

•零件表麵的曲率半徑；

•外園直徑及公差；

•中心厚度及公差；

•倒角尺寸及公差。

•光學零件的表麵為平麵時，通常不標注。有時標為R∞。

•（一般以參考尺寸標注球麵鏡的邊緣厚度及彎月透鏡凸麵頂點到凹麵邊緣的軸向尺寸。）

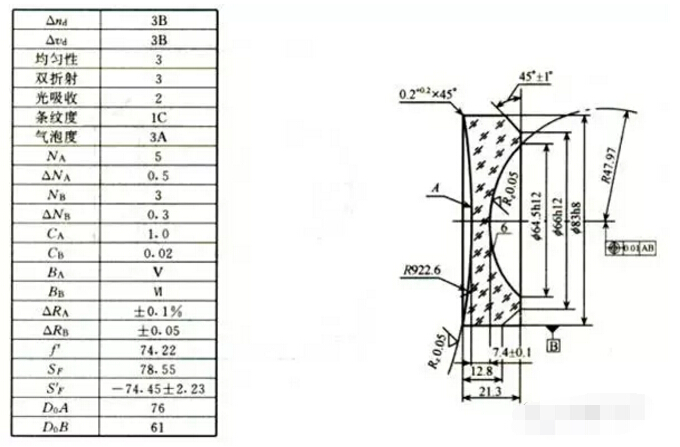

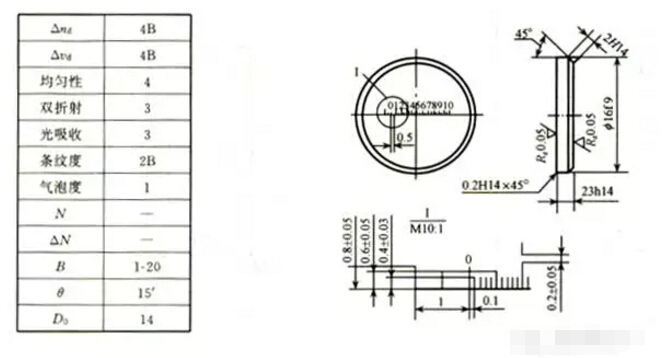

例1：

棱鏡及其它非園形光學零件圖紙上應標出下列有關尺寸公差：

•零件的直線尺寸和角度及公差；

•倒角尺寸及公差；•零件表麵通光區域尺寸。

•棱鏡零件圖上若未畫出棱的倒角圖形，則所標注的尺寸一律為到尖棱的尺寸。

•標注棱鏡角度公差時，一般注在銳角上。

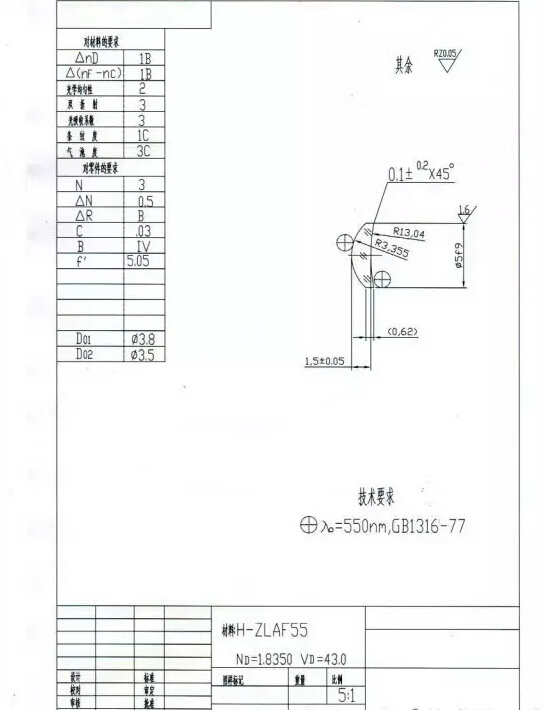

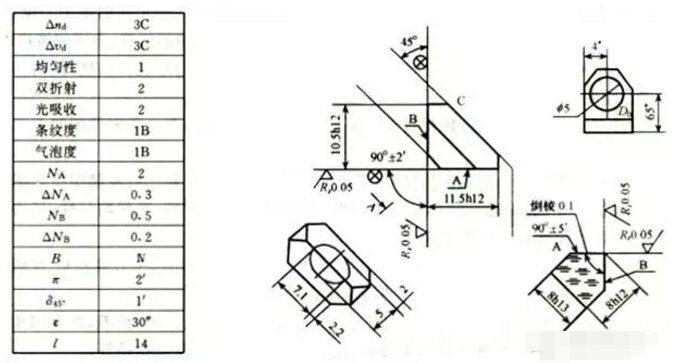

例2：

例3：

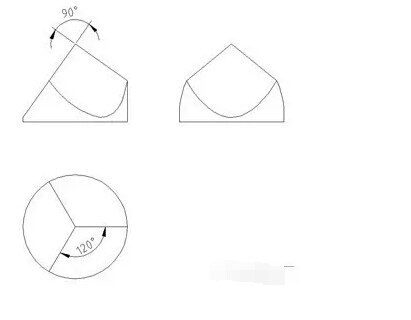

對倒角的標注

光學零件圖上一般用圖形和文字表明倒角要求。若圖麵上的倒角尺寸小於2毫米時，一般不繪製出實際倒角圖形，隻需在倒角處引出細實線，標注其倒角尺寸，不允許倒角的棱線，應用細實線引出，並注明“尖棱”，（我們現在一般標注的是“倒脊不可”。）若在同一圖形上所有或部分倒角尺寸均相同時，則隻需用文字在技術要求中注明“全部倒角××”或“其餘倒角××”“未注倒角××”。

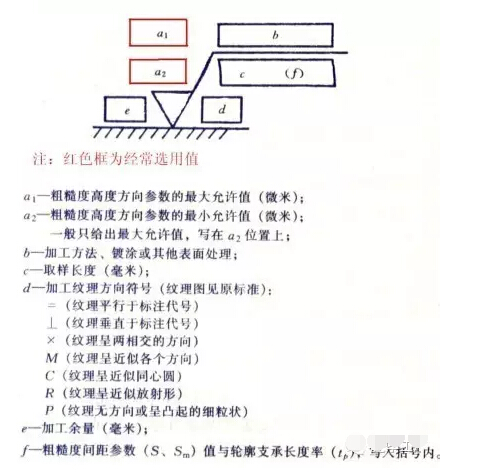

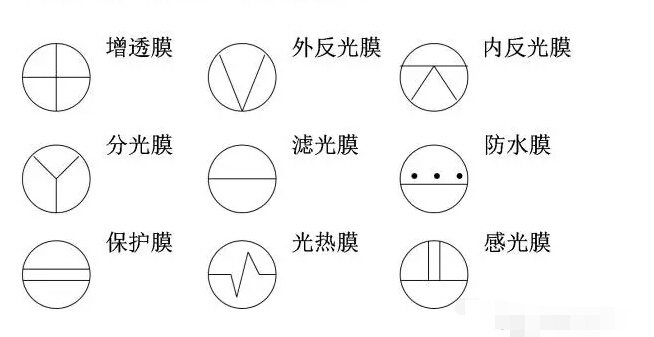

對光潔度的標注

圖紙中應按有關規定標出每一麵的光潔度要求。若各表麵的光潔度要求相同時，則隻在圖紙的右上角標出“全部××”，若大部分表麵的光潔度要求相同，而少數表麵要求不同時，則隻在少數表麵上標出加工代號，其餘的加工代號在圖紙右上角標明，如“其餘××”。
