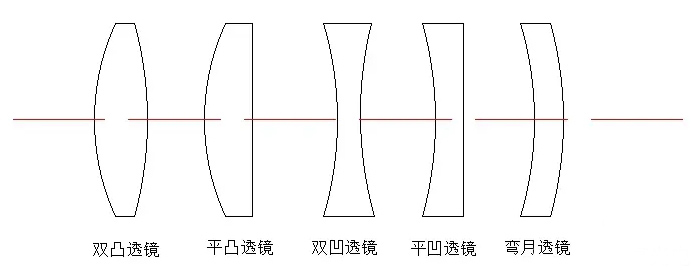

光學透鏡加工

光學零件的加工，分為熱加工、冷加工和特種加工，熱加工目前多采用於光學零件的坯料備製；

冷加工是以散粒磨料或固著磨料進行鋸切、粗磨、精磨、拋光和定心磨邊。

特種加工僅改變拋光表麵的性能，而不改變光學零件的形狀和尺寸，它包括鍍膜、刻度、照相和膠合等。

冷加工各工序的主要任務是：

銑磨工序：去除鏡片表麵凹凸不平的氣泡和雜質，起到成型作用；

精磨工序：是使零件加工到規定的尺寸和要求，將其銑磨出來的鏡片的破壞層消除掉，大隻固定R值，作好拋光準備；

拋光工序：是使零件表麵光亮並達到要求的光學精度；

定心工序：是相對於光軸加工透鏡的外圓，把透鏡的外徑磨到指定的直徑；

鍍膜工序：是在透鏡的表麵鍍增透、反射等膜層；

膠合工序：是將不同的光學零件膠合在一起，使其達到光軸重合或按一定方向轉折；

塗黑工序：在鏡片的毛麵塗一層黑墨，達到消光的目的；

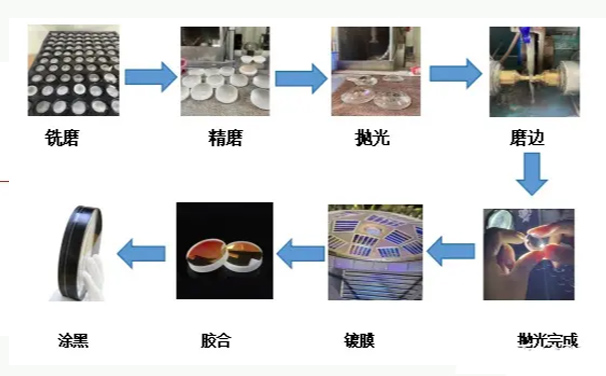

光學冷加工流程：

先以毛坯削材開始加工到以下工序

光學透鏡冷加工流程

精磨:

精磨處於研磨的中間工序，相當於機械加工中的半精加工，此虹序的主要目的是消除前道切削時留下的表麵坑洞，達到表麵粗糙度要求和麵形誤差，中心厚度控製等;此工序需要選擇金剛石顆粒的粒度與玻璃材料磨耗度的搭配關係主軸轉速與擺臂的運動幅度等。

如何保持粗磨皿表麵曲率半徑的精度？

粗磨是用磨皿與鏡片麵接觸的方式進行。雖然，磨皿表麵的曲率半徑在開始使用時是修改得很好的，但是隨著鏡片的磨削，磨皿也在不斷磨損，逐漸地就不一定能保證鏡片的加工精度。

保持粗磨皿曲率半徑不變或少變，就應采取：

1.合理選擇工治具

凡是位於上麵的治具總要比下麵治具的尺寸小，這是因為上麵治具要擺動的關係。

假如上麵治具尺寸與下麵治具的尺寸相同，上麵治具的邊緣磨削機會太少，上麵治具有翹邊的趨勢。

假如上麵治具尺寸比下麵治具的尺寸小得太多，超過了規定的數據，上麵治具在擺動過程中，其邊緣不露出來，上麵治具的邊緣會磨損過甚，上麵治具有塌邊的趨勢。

假如上麵治具尺寸比下麵治具的尺寸大，則在擺動時，下麵治具的邊緣露出的機會又會太少，下麵治具的邊緣磨損過甚，下麵治具有塌邊的趨勢。

光學透鏡冷加工流程

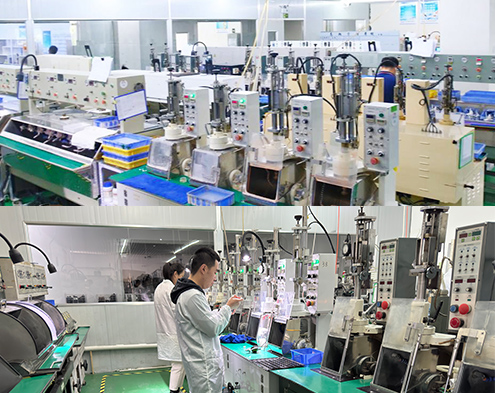

拋光:

研磨拋光是獲得鏡片表麵品質的主要工序，目的是去除上工序粗磨殘留的瑕疵並達到表麵形狀精度、中心厚度尺寸均符合規格要求;

此工序需要注意研磨粉潔淨度、研磨液調配比例濃度、液體溫度、拋光皮選擇、轉速與擺臂幅度等

影響拋光的因素

拋光的結果好壞受許多因素影響：

工件的粗糙度

空氣的溫度及相對濕度

空氣含塵量

玻璃種類

零件大小

1.零件與治具大小比列

2.拋光劑的性質

3.工作軸轉速

4.擺動的頻率、擺幅及擺幅中心位置

5.拋光麵的溫度、壓力

6.拋光劑的輸入量及溫度

光學透鏡冷加工流程

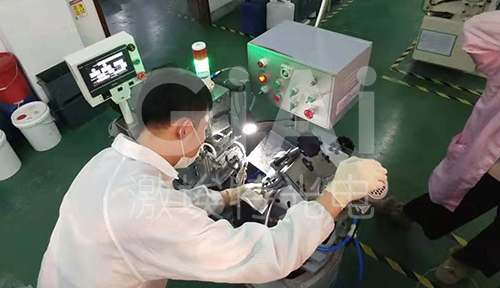

芯取

利用金剛石砂輪磨外圓，主要目的是，將組成球麵鏡片的2個球麵對應的圓心連線(光軸)與機械夾具軸(幾何軸)重合，同時並確保鏡片外觀無刮傷，外徑尺寸、倒角、深度要求(凹透鏡時)均符合規格要求;此工序和切削一樣，需要考慮金剛石砂輪粒度與玻璃磨耗度之間搭配關係選擇

光學透鏡冷加工流程鏡片洗淨工程:

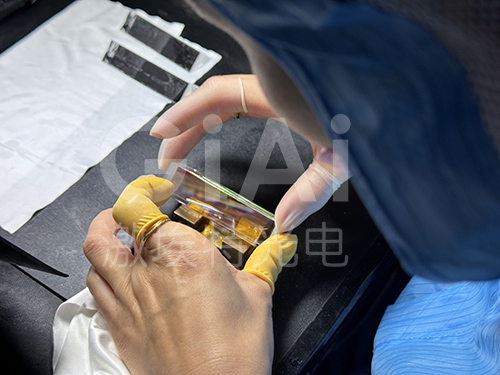

目的:1、在研磨拋光後去除玻璃鏡片表麵研磨液等雜質(1次洗淨):

2、在芯取後去除玻璃鏡片表麵殘留的切削冷卻液(2次洗淨):此工序需要考慮純水品質、洗劑濃度、超聲波強度、切水烘幹條件、玻璃材料的耐水性、耐酸性、耐堿性、耐侯性等因素，確保洗淨後品質;

光學透鏡冷加工流程鍍膜工程:

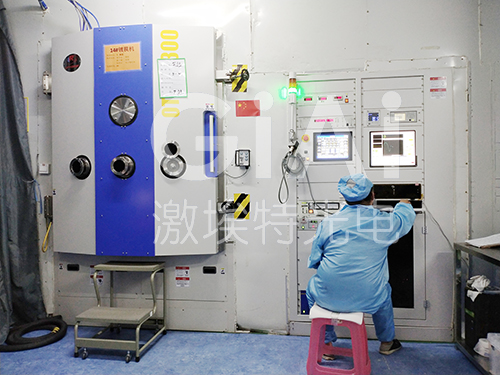

光學鍍膜《蒸鍍):

為了使鏡片具有所需要的光學性能，需要在鏡片的2個表麵鍍上厚度不同的薄膜層，使其具有達到一定的光譜特性和影像效果:在真空腔體內，將鍍膜藥材加熱使其向上燕鍍到麵對藥材的鏡片表麵;鏡片薄膜主要分AR膜(增透膜)和IR膜(紅外截止膜)，根據不同的產品設計要求，鍍不同的膜:此工序的品質要求膜層附著強度、中心波長、穿透率、反射率等:所用的藥材有氟化鎂、氧化鋯、OS50、TiO2、二氧化矽等等;

光學透鏡冷加工流程鍍膜工程

AR膜(增透膜)---首先，所有的鏡頭都會反光，在可見光中有“紅、綠、藍”三色，波長也不一樣，當膜層厚度一定的時候，隻能讓其中的某一種通過，通常是綠光先進入，則此時我們會看到反光顏色是藍紫色，因為綠光已經全部通過了，我們為了減少其他光線的反射流失，盡可能讓我們希望的光線都通過，這時我們需要鍍上一層增透薄膜在鏡片的表麵;

IR膜(紅外截止膜)---我們人的眼鏡隻能看到波長在380-700nm區間的可見光，為了使光學元器件(CCD、CMOS)的成像效果接近於人的眼鏡視覺效果，需要在可見光區間實現高透過率，但高透過的同時，由於CCD和CMOS對紅外光和紫外光相當敏感(波長700-1100nm)，他們會造成成像的幹擾使得影像失真，為了避開紅外幹擾，必須對這區間波長的光進行攔截，保留380-700nm區間的可見光完全透過，所以就是需要在鏡片上交替鍍上高低折射率不同的膜層，以實現這個效果:

光學透鏡冷加工流程

膠合工程

粘合

簡化複雜鏡片的加工，需要將2片或以上的鏡片用為了減少反射光能損失，特殊膠水按照技術要求，將其粘合在一起，實現光學性能光學透鏡冷加工流程

塗墨工程

塗墨:

將鏡片的外徑部位、凹透鏡的外徑連同垂直倒角處，用黑色塗料進行均勻塗黑，以便達到消除或減少雜光在鏡頭中漫反射而影響成像的效果
