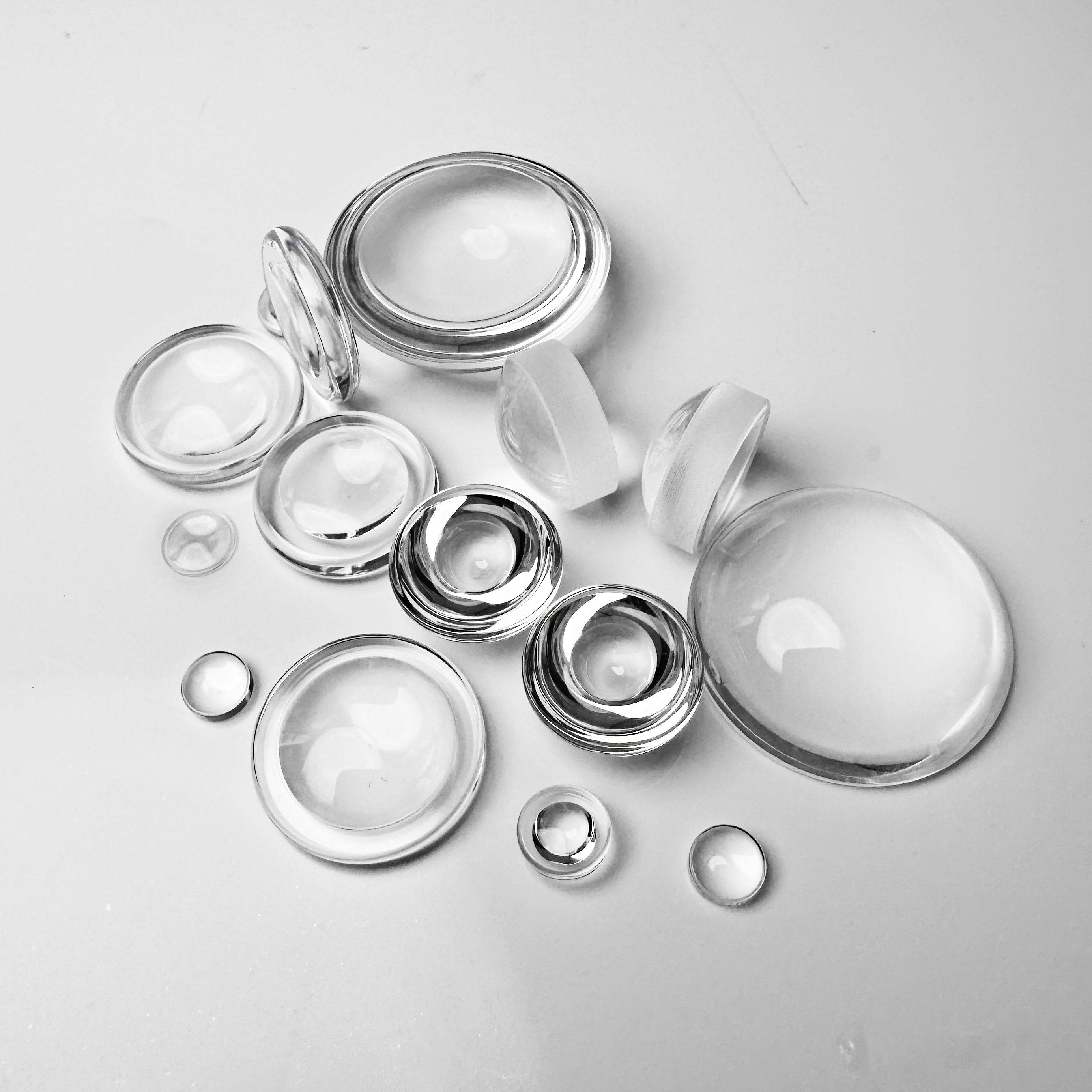

球麵像差校正



非球麵透鏡其中所帶來的最顯著的好處，就是它能夠進行球麵像差校正。球麵像差是由使用球麵表麵來聚焦或對準光線而產生的。因此，換句話說，所有的球麵表麵，無論是否存在任何的測量誤差和製造誤差，都會出現球差，因此，它們都會需要一個不是球麵的、或非球麵的表麵，對其進行校正。通過對圓錐常數和非球麵係數進行調整，任何的非球麵透鏡都可以得到優化，以最大限度地減小像差。例如，請參考圖1，其展示了一個帶有顯著球麵像差的球麵透鏡，以及一個幾乎沒有任何球差的非球麵透鏡。球透鏡中所出現的球差將讓入射的光線往許多不同的定點聚焦，產生模糊的圖像；而在非球麵透鏡中，所有不同的光線都會聚焦在同一個定點上，因此相較而言產生較不模糊及質量更加的圖像。



為了更好的理解非球麵透鏡和球麵透鏡在聚焦性能方麵的差異，請參考一個量化的範例，其中我們會觀察兩個直徑25mm和焦距25mm的相等透鏡（f/1透鏡）。下表比較了軸上（0°物角）和軸外（0.5°和1.0°物角）的平行、單色光線（波長為587.6nm）所產生的光點或模糊大小。非球麵透鏡的光斑尺寸比球麵透鏡小幾個數量級。

額外的性能方麵的好處

盡管市麵上也有著許許多多不同的技術來校正由球麵表麵所產生的像差，但是，這些其他的技術在成像性能和靈活性方麵，都遠遠不及非球麵透鏡所能提供的。另一種廣泛使用的技術包括了通過“縮小”透鏡來增加f/#。雖然這麽做可以提高圖像的質量，但也將減少係統中的光通量，因此，這兩者之間是存在權衡關係的。

而在另一方麵，使用非球麵透鏡的時候，其額外的像差校正支持用戶在實現高光通量（低f/#，高數值孔徑）的係統設計同時，依然保持良好的圖像質量。更高的光通量設計所導致的圖像退化是可以持續的，因為一個輕微降低的圖像質量所提供的性能仍然會高於球麵係統所能提供的性能。考慮一個焦距81.5mm、f/2的三合透鏡（圖2），第一種由三個球麵表麵組成，第二種的第一個表麵是非球麵表麵（其餘為球麵表麵），這兩種設計都擁有完全相同的玻璃類型、有效焦距、視場、f/#，以及整體係統長度。下表對調製傳遞函數(MTF) @ 20%對比度的軸上和軸外平行、多色的486.1nm、587.6nm、和656.3nm光線進行了定量比較。使用了非球麵表麵的三合透鏡，在所有視場角上都展現了更高的成像性能，其高切向分辨率和高矢狀分辨率，與隻有球麵表麵的三合透鏡相比高出了三倍。

係統優勢

非球麵透鏡允許光學元件設計者使用比傳統球麵元件更少的光學元件數量來校正像差，因為前者為他們所提供的像差校正要多於後者使用多個表麵所能提供的像差校正。例如，一般使用十個或更多透鏡元件的變焦鏡頭，可以使用一兩個非球麵透鏡來替換五六個球麵透鏡，並可以實現相同或更高的光學效果、降低生產成本，同時也降低係統的大小。

運用更多光學元件的光學係統可能會對光學和機械參數產生負麵影響，因而帶來更昂貴的機械公差、額外的校準步驟，以及更多的增透膜要求。以上所有的這些結果最終都會降低係統的整體實用性，因為用戶將必須不停地為其增加支持組件。因此，在係統中加入非球麵透鏡（雖然非球麵透鏡價格相比f/#等同的單片透鏡和雙合透鏡貴），實際上將會降低您的整體係統設計成本。

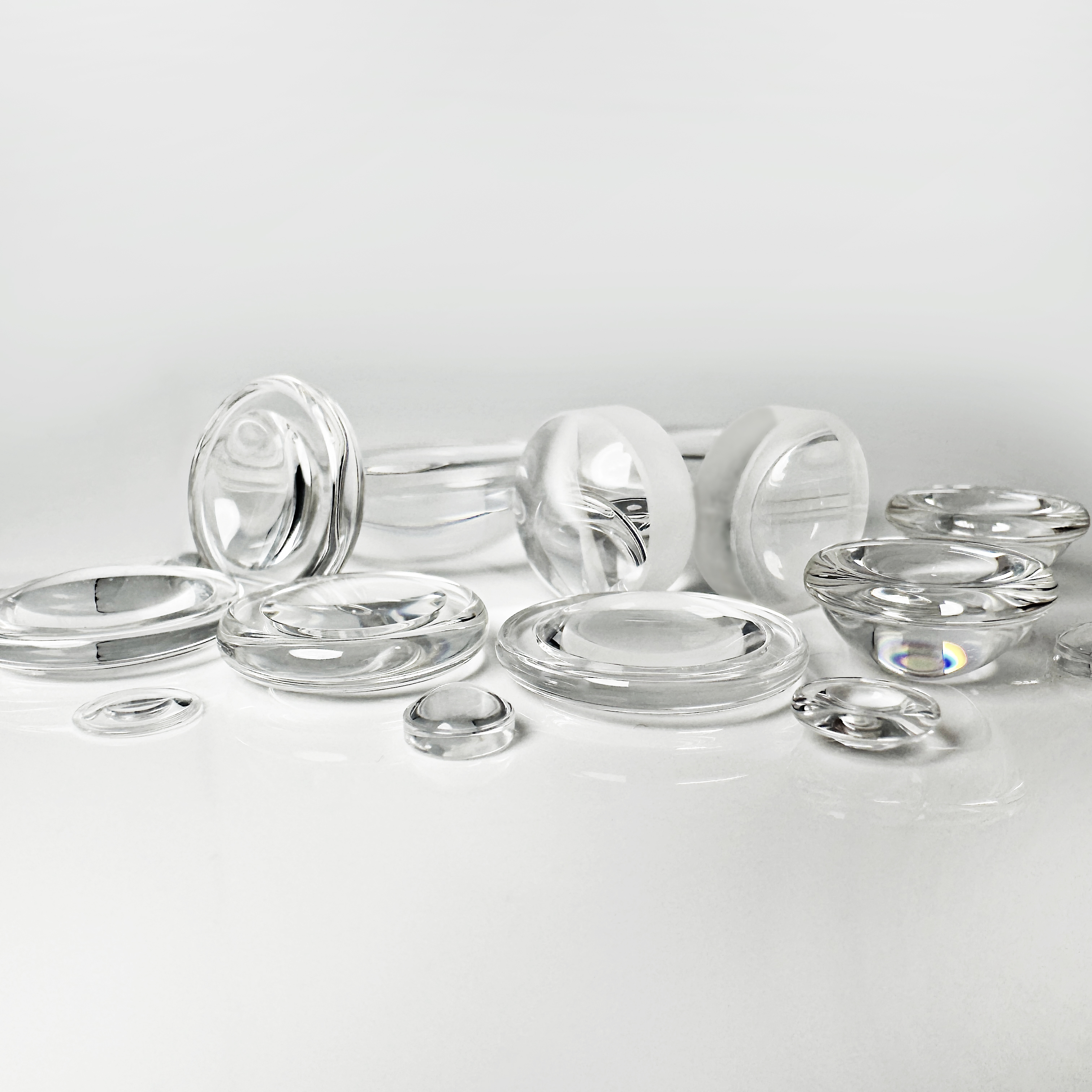

剖析非球麵透鏡

“非球麵透鏡”此術語涵括任何不屬於球麵的物件，然而我們在此處使用該術語時是在具體談論非球麵透鏡的子集，即具有曲率半徑且其半徑會按透鏡中心呈現徑向改變的旋轉對稱光學元件。非球麵途徑能夠改善圖像質量，減少所需的元件數量，同時降低光學設計的成本。從數字相機和CD播放器，到高端顯微鏡物鏡和熒光顯微鏡，非球麵透鏡無論是在光學、成像或是光子學行業的哪一方麵，其應用發展都非常迅速，這是因為相比傳統的球麵光學元件而言，非球麵透鏡擁有了許許多多獨特又顯著的優點。

非球麵透鏡的傳統定義如方程式1所示（由表麵輪廓定義）:

其中:
Z = 平行於光軸的表麵的表麵輪廓
s = 與光軸之間的徑向距離
C = 曲率，半徑的倒數
k = 圓錐常數
A4、A6、A8...= 第4、6、8… 次非球麵係數

當非球麵係數相等於零的時候，所得出的非球麵表麵就相等於一個圓錐。下表顯示，所產生的實際圓錐表麵將取決於圓錐常數的量值大小以及正負符號。

非球麵透鏡最獨具特色的幾何特征就是其曲率半徑會隨著與光軸之間的距離而出現變化，相較之下，球麵的半徑始終都是不變的（圖3）。

該特殊的形狀允許非球麵透鏡提供相較於標準球麵表麵而言更高的光學性能。
