產品介紹：

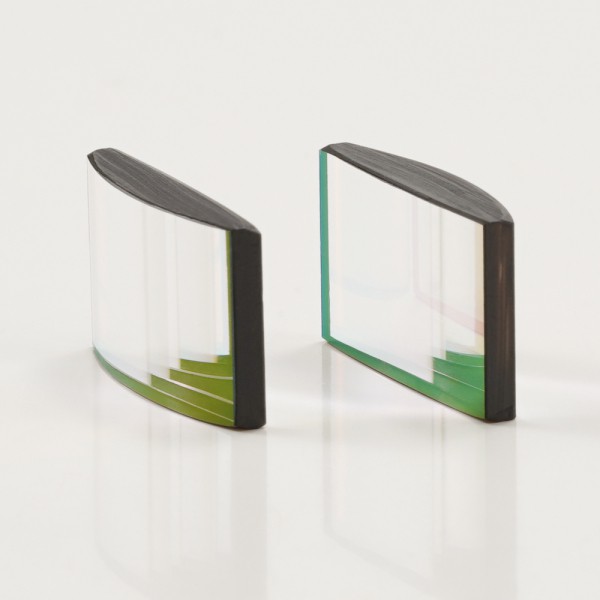

平凸柱麵透鏡會將入射光線聚焦到線上，焦距為正，由一個平麵和一個凸柱麵組成，常用於將平行或發散光束聚集到線上或改變像的寬高比。傳統的球麵透鏡對入射光在兩個方向上的作用是對稱的，而柱麵透鏡對入射光隻有一個方向上的光線起作用，典型的應用是用一對柱麵透鏡實現變形光束的整形，一對正柱麵透鏡可以用於準直和圓形化激光二極管的輸出；另一個可能的應用是用單個柱透鏡將發散的光束聚焦到探測器陣列上。為了最小化球差，當將準直光束會聚成一條線時，應將準直光入射到透鏡的曲麵上，而當準直線光源時，應將線光源入射到透鏡的平麵。



柱麵透鏡原理  ：

柱麵透鏡是 X 軸和 Y 軸上半徑不同的一種透鏡，因此透鏡的形狀為圓柱形或半圓柱形，而且隻有單一光軸有圖像放大倍率. 柱麵透鏡 通常用作激光線發生器，以調節圖像高度大小，或在成像係統中校正像散.

指標要求：



產品應用領域  ：

廣泛應用於線聚集係統、電影攝放係統、傳真機和印刷排版的掃描成像係統，以及醫療領域的胃鏡、腹腔鏡，汽車領域的車載視頻係統，同時在線性探測器照明、條形碼掃描、全息照明、光信息處理、計算機、激光發射，強激光係統和同步輻射光束線中，在大功率激光諧振腔的腔片和長距離線幹涉儀等高精度測試儀器和裝置中。

應用案例 ：
