光學係統中常會使用光學窗口將係統中某一部分的環境與其他部分隔離起來，如密封真空單元或高壓單元，以保護掃描透鏡免遭飛濺物和工作場所內其他危害的影響。因為紅外透射材料具有高折射率，窗口上通常要鍍上一層增透膜以減少因反射造成的損耗。

激光窗口鏡,是為了保護掃描透鏡免遭飛濺物和工作場所內其他危害的影響，激光窗口鏡通常為硒化鋅、鍺等紅外高透的材料，並鍍上增透膜以減少因反射而造成的損耗。

我司硒化鋅保護窗口采用了標準增透膜或 DAR增透膜。鍺製保護窗口采用的是我司標準增透膜或可選用類金剛石碳塗層 (DLC)，金剛石碳塗層表麵硬度極高可以在可能遇到的最惡劣的工業環境下使用。



產品指標：

材　　料：ZnSe(硒化鋅)Ge(鍺)

外型公差：+0.0/-0.1mm

厚度公差：±0.1mm

麵　　型：λ/4@632.8nm

光 潔 度：40-20

平 行 度：<1'

有效孔徑：>90%

倒　　邊：<0.2×45°

鍍　　膜：AR膜 ,DLC膜





       產品參數：

編號 材料 直徑
（毫米）		 邊緣厚度
（毫米）		 塗層
類型		 波長
(µm)
GIAI-W-ZnSe－D100 硒化鋅 100 5 AR 9.3
GIAI-W-ZnSe－D109 硒化鋅 109 9.53 AR 9.3
GIAI-W-ZnSe－D111 硒化鋅 111 5 AR 10.6
GIAI-W-ZnSe－D140 硒化鋅 140 9.53 AR 10.6
GIAI-W-ZnSe－D140 硒化鋅 140 9.53 AR 10.6
GIAI-W-Ge－D100 鍺 100 5 DLC 9.4
GIAI-W-Ge－D108 鍺 108 5 DLC 9.4
GIAI-W-Ge－D118 鍺 118 5 DLC 9.4
GIAI-W-Ge－D121 鍺 121 5 DLC 9.4

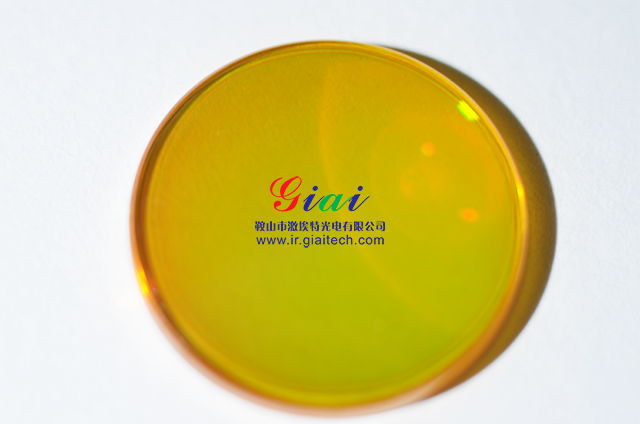

產品實圖：

激光窗口鏡





應用範圍
  • 激光加工工業
  • 真空單元或高壓單元器械
