1.平凹透鏡介紹：

平凹透鏡是將平行光向外發散。平凹靜的焦距為負，球差也為負，可用於校正其他透鏡的相差、球差、慧差、畸變。與平凸鏡類似，曲麵一側一般對向遠的物麵或無窮遠。

是一種焦距為負的負透鏡，平行光束入射到平麵凹透鏡上後會發散。出射光線不能匯聚成一個點，而是從位於物理空間中的虛像點發散。當共軛比大於5:1或小於5:1時，平凹透鏡為減小球差、彗差和像差的更佳形狀的負透鏡。

平凹透鏡的凹麵應朝向物體，但應用於高能激光係統時，應朝相反方向放置，以減少殘留的反射光從表麵聚集的可能性。平凹透鏡一側為球麵，另一側為平麵。中間比兩側薄。

2.平凹透鏡的特點

平凹透鏡一側凹，一側平，焦距為負。通常它用於光束準直、增加（減少）焦距或擴大（減少）圖像。為了獲得較小的球差，入射光束準直時，準直光束應入射到平麵凹透鏡的凹麵上。

平凹透鏡具有負焦距，通常用於成像或光束準直等應用。鍍膜鏡片也廣泛用於可見光和近紅外應用。常規鏡頭尺寸有：25.4mm、50.8mm，可根據客戶項目要求定製雙凸透鏡。

產品介紹：

平凹透鏡（Plano Concave Lenses）將一束平行光轉化成發散的光線，發散的光線反向聚焦於平凹透鏡的虛焦點處，焦距為負，其中一麵為平麵，另一麵為凹麵。平凹透鏡可從虛焦點處發散一束準直光束，通常用在伽利略型擴束器中。使用時，凹麵麵向入射光方向，將平麵的那一麵朝向要處理的焦平麵。平凹透鏡具有負焦距和負的球差，可以用來抵消係統中其他透鏡的像差。



常規型號（參考數據）  ：



產品指標：

•焦距 : ±1%

•厚度公差：±0.02mm

•尺寸公差：±0.02mm

•麵   型：λ/10

•表麵質量：40/20 or better

•偏   心：＜3arcmin

產品應用領域  ：

廣泛應用於負透鏡、 成像透鏡、 擴束透鏡、 縮束透鏡、 光束準直透鏡、 發散準直光束、準直發散光束，應用領域：望遠鏡、近視鏡、照相機鏡頭、顯微鏡、放大鏡、光接收器和聚光鏡等。



平凹透鏡是由一個平麵和一個凹球麵加工而成。它們形成負焦距。平凹透鏡在係統中經常用於光線擴束或增加焦距長度。



平凹透鏡具有負焦距，能發散準直光束。在這種情況中，應將透鏡的曲麵朝向光源，以小化球差。另外，它們能夠補償光學係統中其他透鏡帶來的球差。

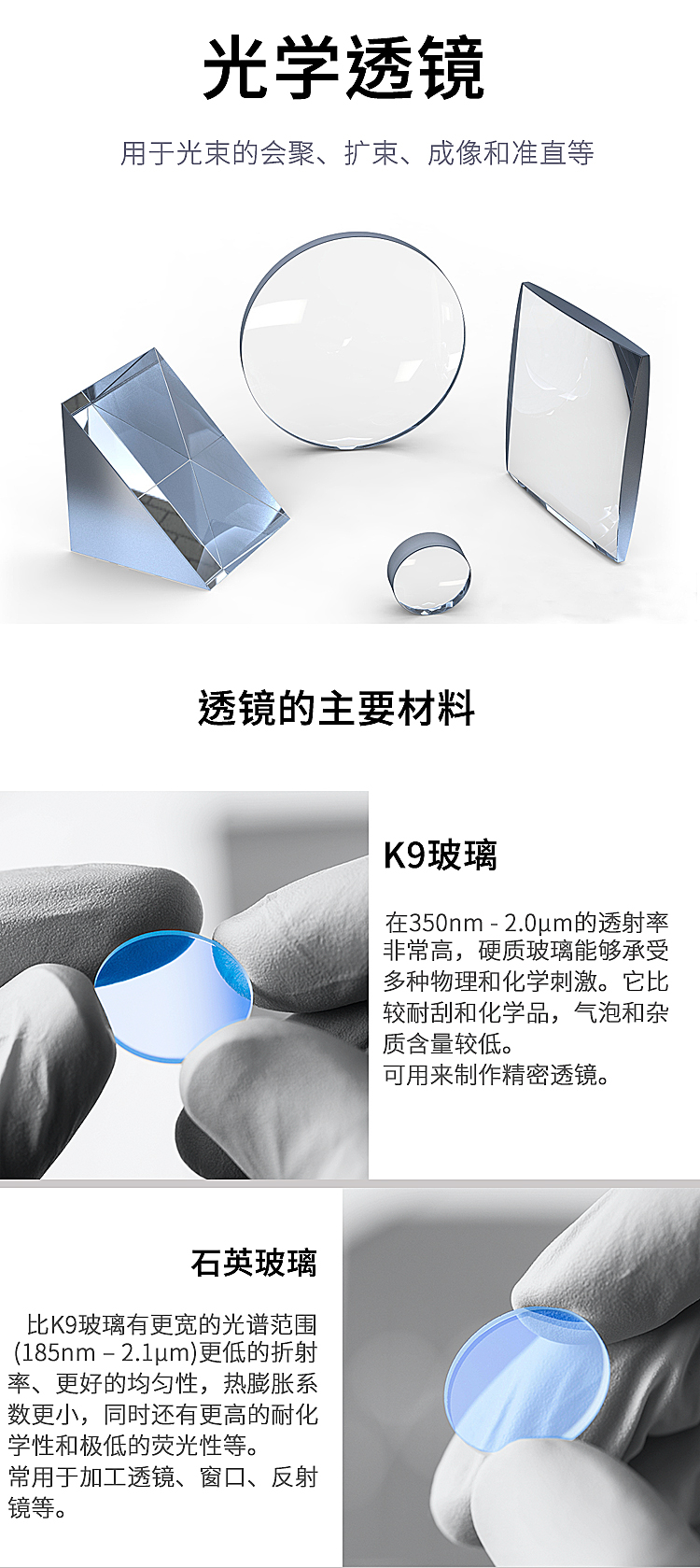

激埃特光電生產的平凹透鏡通常是用K9玻璃製成，它們的增透鍍膜是針對400~700納米、650-1100納米、1050-1700納米的波長範圍。



也有采用紫外熔石英為基材加工，當采用紫外石英為基材時，在紫外區域有很好的透過率和較低的熱膨脹係數，可鍍紫外AR膜配合特殊情況下使用。



鞍山市亚洲国产综合997光電有限公司，能夠加工多種規格、半徑、基底材料不同的平凹透鏡（平凹球麵透鏡）



材料：光學玻璃、 H-K9L(N-BK7)紫外熔石英(JGS1，康寧7980)、紅外熔石英(JGS3，康寧7978)以及氟化鈣(CaF2)、氟化鎂(MgF2)、氟化鋇(BaF2)、硒化鋅(ZnSe)、鍺(Ge)、矽(Si)等晶體材料

曲率半徑： ±1mm — ±50000mm±1%

外圓：1mm — 600mm±0.1mm

中心厚度公差： ±0.1mm（我們可加工到±0.01mm）

中心偏差： 3 -5 分 （我們可加工到30秒）

表麵精度： λ/4（我們可加工到1/10λ）

表麵質量： 40/20（我們可加工到10-5）

有效口徑： 90%

鍍 膜： 按客戶需求可進行鍍膜

另外，我們有K9、石英、氟化鈣等材料的平凹透鏡上千種現貨庫存，價格優惠，質量優良可以滿足您少量訂購的需求。
