合色棱鏡是投影儀中常用的一種光學元件，它的原理是是將三基色單色光圖像組合，形成最終屏幕上的彩色圖案。

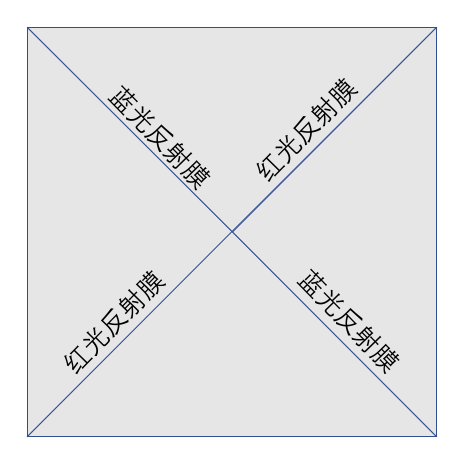

結構上，它是由帶有不同鍍膜的棱鏡，經粘合後製成的。如下圖所示。例如，紅光反射膜對紅光來說是一麵鏡子，會使紅光發生反射；對藍光和綠光來說相當於一片玻璃，可以被透過。

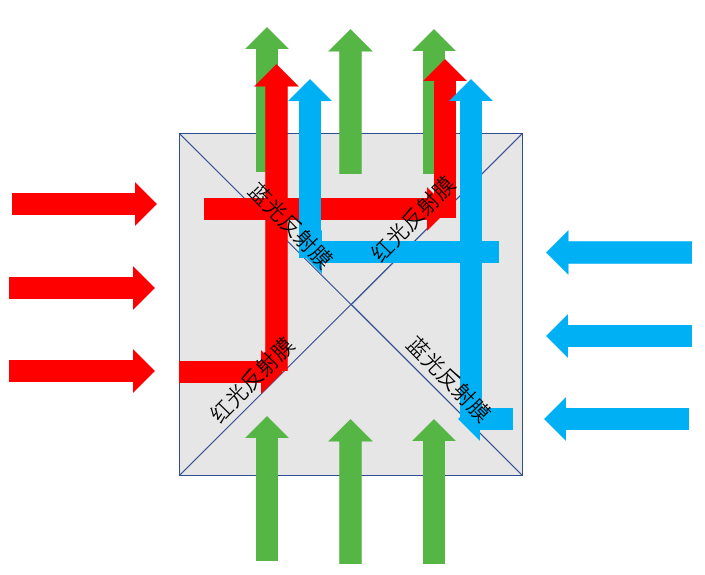

它在投影儀中工作時，紅綠藍三色圖像分別從三個方向入射，經三色棱鏡反射後，從同一方向出射，就形成了彩色的圖像。由這四塊鍍製特定光學薄膜直角棱鏡膠合而成。

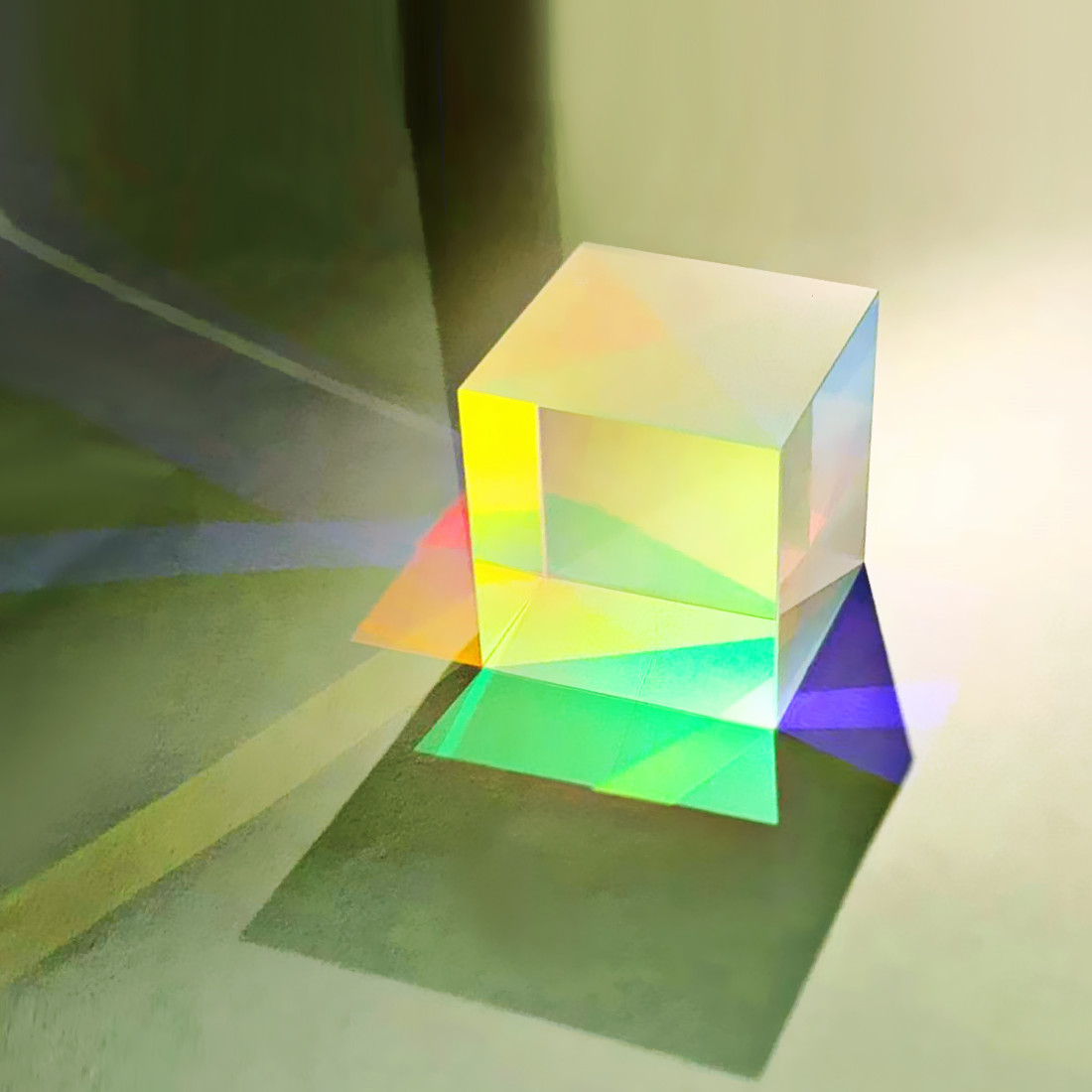

從上邊來看，合色棱鏡對光具有分光和折射的作用。當我們使用白光照射時，棱鏡通過折射使不同波長（即顏色）的光分開，再加上不同反射膜的反射作用，最終呈現出漂亮的光學現象。

應用範圍： 光學鏡頭，照相機，便攜式攝錄機，光譜設備

1。技術應用上

合色棱鏡的英文是X-Cube

合色棱鏡是LCD多媒體投影儀及LCD背投電視的核心光學組件——合色分色棱鏡組的構成元件。

2。智力玩具

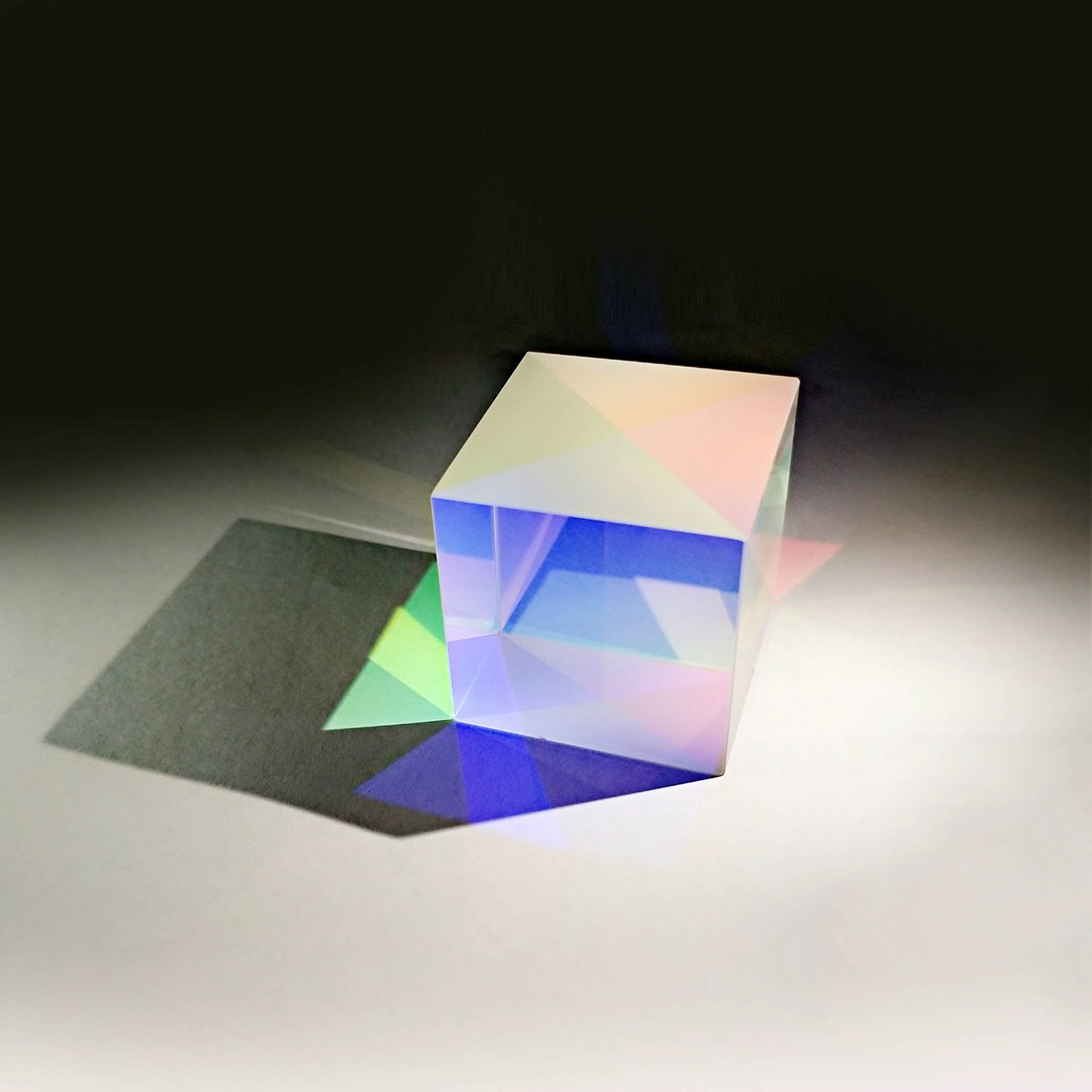

某寶上現在也叫光之立方合色棱鏡

光學儀器是由單個或多個光學器件組合構成。光學儀器主要分為兩大類，一類是成實像的光學儀器，如幻燈機、照相機等；另一類是成虛像的光學儀器，如望遠鏡、顯微鏡、放大鏡等。

所謂的合色呢意思就是能對光進行分和，有四個透光麵，在任意一個透光麵攝入白光，能從其餘三個透光麵分別射出紅綠藍三種基色光，就是所說的三基光。這是分光。還有和光，就是從任意三個透光麵分別攝入紅綠藍三基光，會從剩餘的一個麵射出白光，這是合光。說白了能把紅綠藍合成白的，能把白的分成紅綠藍。這是投影儀上的一個重要配件，投影儀之所以能在 熒幕上投射出彩色，您應該知道 熒幕上的彩光是有三基色構成的，合色棱鏡就是形成三基色的重要棱鏡。如需了解更過請谘詢客服。
